3D Raumklang-Super 6077 WD

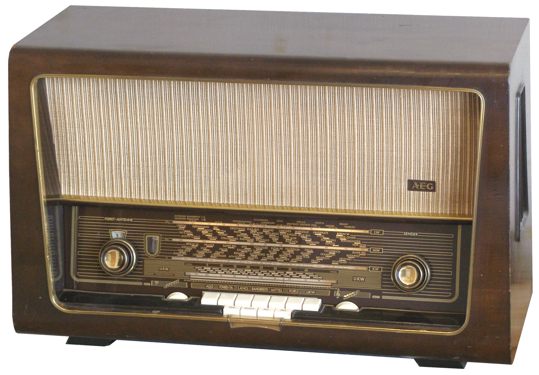

AEG 3D Raumklang-Super 6077 WD

Superhet aus dem Jahr 1957.
Langwelle 145 - 345 kHz
Mittelwelle 515 - 1620 kHz
Kurzwelle 5,9 - 18,5 MHz
UKW 87,5 - 100 MHz
12 FM-Kreise, davon 3 veränderbar durch L
8 AM-Kreise, davon 2 veränderbar durch C
drehbare, abschaltbare Ferrit-Antenne
getrennte Abstimmung für AM und FM
der FM-Skalenantrieb wird auch für die Kurzwellenlupe benutzt
umschaltbare Bandbreite bei AM
Zwischenfrequenz 460 kHz für AM, 10,7MHz für FM
7 Röhren :
ECC85 = FM Vorstufe
ECC85 = sebstschwingende FM Mischstufe
ECH81 = AM Oszillator
ECH81 = AM-Mischstufe / 1. FM-ZF Stufe
EF89 = 1. AM ZF-Stufe / 2. FM ZF-Stufe
EF89 = 2. AM ZF-Stufe / 3. FM ZF-Stufe
EABC80 = AM-Demodulator und Regelspannungserzeugung
EABC80 = FM-Demodulator
EABC80 = NF-Vorstufe
EM80 = Abstimmanzeige
EL84 = NF-Endstufe
Selengleichrichter B250C75
getrennte Bass- und Höhenregler
Klangtasten für Bass, Orchester, Jazz, Solo
2 Permanent-dynamische Breitband-Lautsprecher 26x17cm nach vorne abstrahlend
2 Permanent-dynamische Hochton-Lautsprecher 9cm seitlich abstrahlend
UKW-Gehäusedipol aus Aluminiumfolie
Anschlüsse für Hochantenne, Erde, UKW-Dipol, Lautsprecher Tonbandgerät und Tonabnehmer
Betrieb am Wechselstromnetz 110/125/150/220/240 Volt / 65 Watt
Handverdrahteter Aufbau auf Stahlblech-Chassis
Holzgehäuse mit den Abmessungen 640x400x280 mm , Gewicht 14kg
Baugleich mit Telefunken Concertino 8
Neupreis im Jahr 1957 DM 429.-

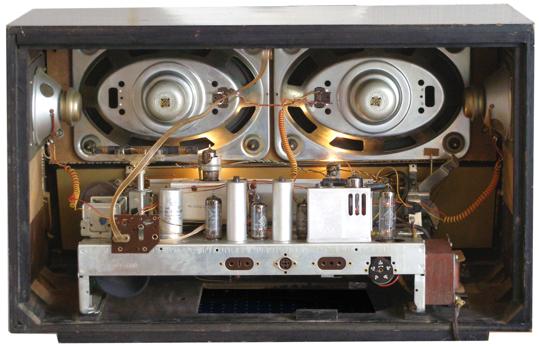

AEG 3D Raumklang-Super 6077 WD Rückansicht

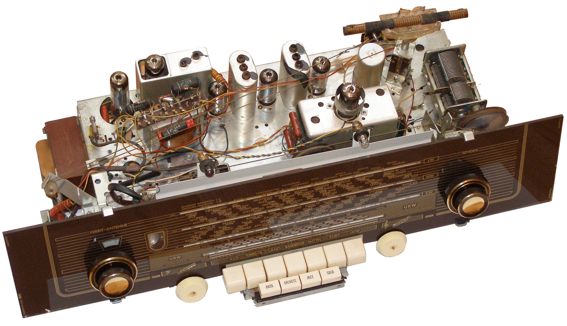

AEG 3D Raumklang-Super 6077 WD Chassis

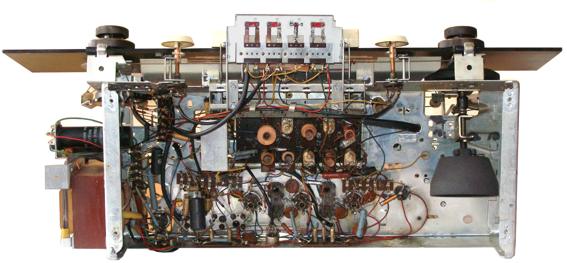

AEG 3D Raumklang-Super 6077 WD Chassis Unterseite
