Blaupunkt Lido 22500

Baujahr 1962
Langwelle 148 - 285 kHz
Mittelwelle 515 - 1620 kHz
UKW 87,4 - 104 MHz
9 Transistoren:.
OC615 FM-Vorstufe.
OC615 FM-Oszillator und Mischer.
AF105a AM-Oszillator und Mischer, 1. FM-ZF-Stufe.
AF105a 1. AM-ZF-Stufe, 2. FM-ZF-Stufe.
AF105 2. AM-ZF-Stufe, 3. FM-ZF-Stufe.
OC75 NF-Vorstufe.
OC75 NF-Treiberstufe.
2xOC74 Gegentaktendstufe mit 1 W Ausgangsleistung.
Zwischenfrequenz 460 kHz für AM, 10,7 MHz für FM.
6 Kreise für AM, davon 2 veränderbar durch C.
9 Kreise für FM, davon 2 veränderbar durch C.
Ferritstabantenne für MW und LW, Teleskopantenne für UKW.
Klangschalter.
Anschluß für Kleinhörer, Plattenspieler oder Tonband und Autoantenne.
Permanent-dynamischer Lautsprecher 100 mm.
Versorgung durch 2 Flachbatterien oder 9 Volt Blockbatterie.
Kunststoffgehäuse mit den Abmessungen 238x157x75 mm, Gewicht 1,4 kg.
Neupreis im Jahr 1962: DM 229.-.

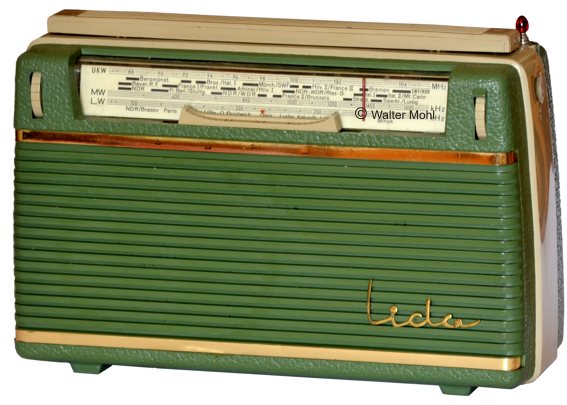

Blaupunkt Lido 22500

Blaupunkt Werbung 1962

Schaltplan
