Blaupunkt US4

Blaupunkt US4

Baujahr 1949
Langwelle 150 - 294 kHz.
Mittelwelle 516 - 1620 kHz.

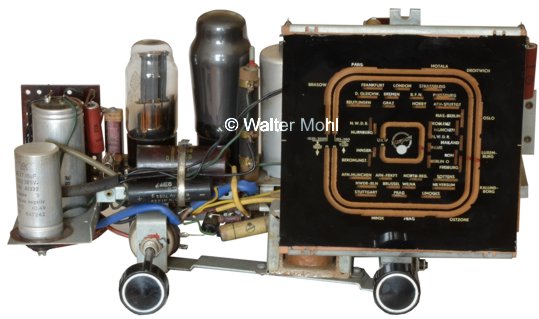

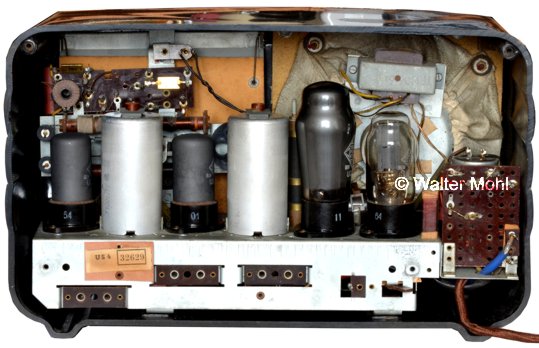

Bestückt mit 4 Röhren :
UCH11 = Mischstufe
UCH11 = Oszillator
UBF11 = ZF-Stufe
UBF11 = Demodulator
UCL11 = NF-Vorstufe
UCL11 = NF-Endstufe
UY11 = Einweg-Gleichrichter
Zwischenfrequenz 473 kHz
6 Kreise, davon 2 veränderbar durch L.
Permanent-dynamischer Lautsprecher.
Schaltbare Tonblende un der Rückseite.
Anschluß für Antenne, Erde, Tonabnehmer, externen Lautsprecher und UKW-Vorsatzgerät.

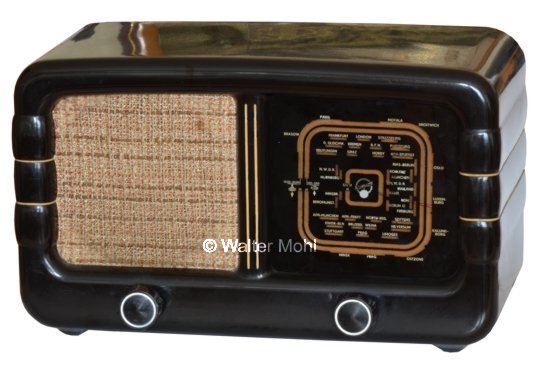

Bakelitgehäuse mit den Abmessungen 390x250x185 mm.

Blaupunkt US4

Blaupunkt US4

Blaupunkt US4

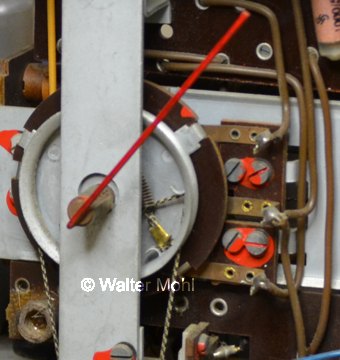

Der Mittelwellen-Eingangskreis besteht aus zwei Variometer-Spulen, die durch einen Schalter im Skalenantrieb in Bereichsmitte umgeschaltet werden
