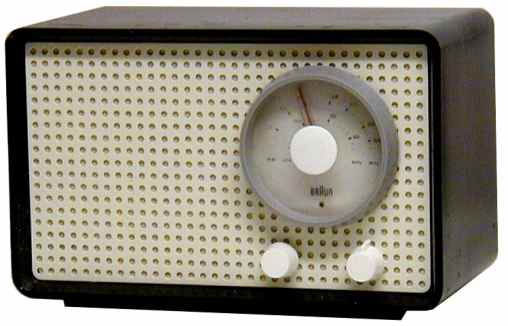

Braun SK 2/2

Braun SK 2/2

Baujahr 1960
Mittelwelle und UKW
Bestückt mit 5 Röhren:
ECC85 = FM-Vorstufe / AM-Oszillator
ECC85 = selbstschwingende FM-Mischstufe
EF89 = 1. FM-ZF Stufe / AM-Mischstufe
EF89 = 2. FM-ZF Stufe / AM-ZF Stufe
EABC80 = AM-Demodulator
EABC80 = FM-Demodulator
EABC80 = NF-Vorstufe
EL84 = NF-Endstufe
6 AM Kreise, davon 2 veränderbar durch C
9 FM-Kreise, davon 2 veränderbar durch C
Selengleichrichter Siemens E250C85
Permanent-dynamischer Lautsprecher 130 mm
Regelbare Tonblende
Anschlüsse für Tonabnehmer und UKW-Dipol 240 Ohm
Betriebsspannung 115 / 150 / 220 Volt~ umschaltbar
Sicherung 0,4A
Lackiertes Bakelitgehäuse mit den Abmessungen 234x152x130 mm, Gewicht 3,4 kg
Ausgangsleistung 2,5 Watt
Schaltplan
Neupreis DM 145.-

Braun SK 2/2

Braun SK 2/2

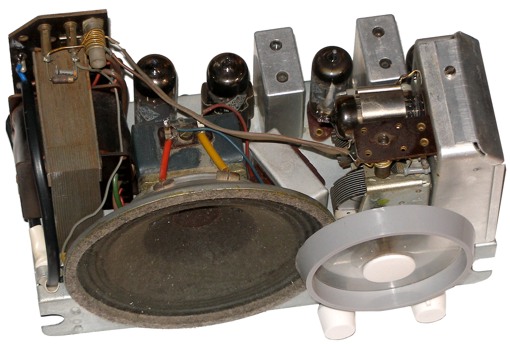

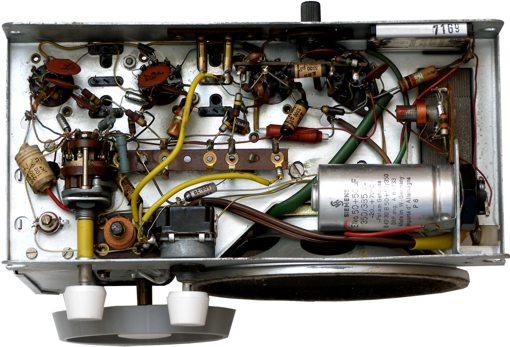

Trotz der geringen Abmessungen ist das Chassis sehr übersichtlich und servicefreundlich aufgebaut.

Braun SK 2/2
