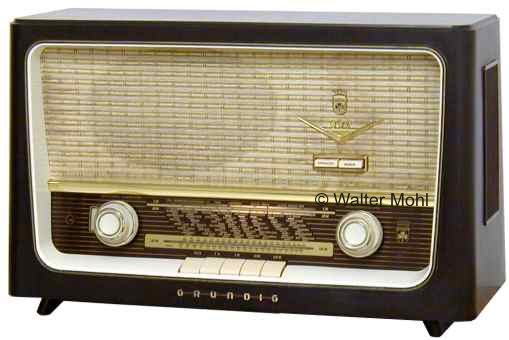

Grundig 997

Grundig 997

Superhet aus dem Jahr 1958 - Serien-Nr 108611582
Langwelle 145 - 350 kHz
Mittelwelle 510 - 1620 kHz
UKW 87 - 100 MHz
8 FM-Kreise
6 AM-Kreise
bestückt mit 5 Röhren :
ECC85 = FM-Vorstufe
ECC85 = selbstschwingende FM-Mischstufe
ECH81 = AM-Oszillator
ECH81 = 1. FM-ZF Stufe / AM-Mischstufe
EF89 = 2. FM-ZF Stufe / AM-ZF Stufe
EABC80 = AM-Demodulator
EABC80 = FM-Demodulator
EABC80 = NF-Vorstufe
EL95 = NF-Endstufe
Selengleichrichter B250C50
Zwischenfrequenz 460 kHz für AM, 10,7MHz für FM
permanent-dynamischer Oval-Lautsprecher 250x170 mm
stufenlos regelbare Tonblende
Klangtasten für Sprache und Musik
Anschlüsse für Hochantenne, Erde, UKW-Dipol 300 Ohm und Tonabnehmer
eingebauter Gehäuse-Dipol aus Aluminiumfolie
handverdrahteter Aufbau auf Stahlblechchassis
Bakelitgehäuse mit den Abmessungen 520x230x210 mm
Betrieb am Wechselstromnetz umschaltbar 110/220 Volt / 33 Watt
Neupreis DM 218.-

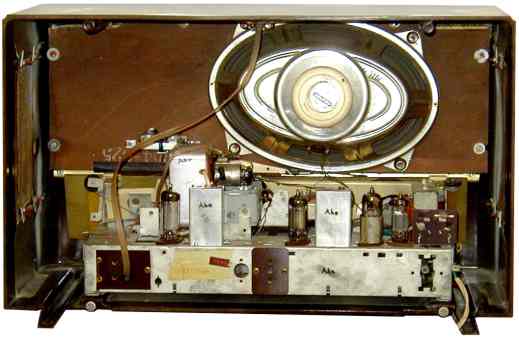

Grundig 997 Rückansicht
Grundig 997 Chassis

Im Netzteil wird ein Spartransformator verwendet. Obwohl es sich um ein reines Wechselstromgerät handelt, liegt hier, bei "richtiger" Polung des Netzsteckers die volle Netzspannung am Chassis. Besonders bei unrestaurierten Geräten kann diese Spannung durch defekte Kondensatoren auch an Antennen- und Erdbuchse anliegen.

>
