Grundig 98Ma

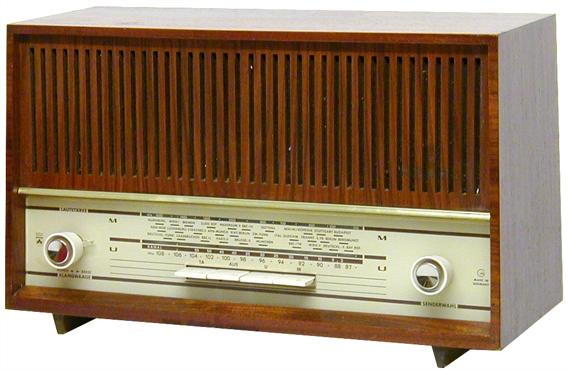

Grundig Musikgerät 98Ma

UKW und Mittelwelle
Bestückt mit 3 Röhren:
ECC85 = additive AM-Mischstufe / FM-Vorstufe
ECC85 = AM-Oszillator / sebstschwingende FM-Mischstufe
EAF801 = FM-ZF-Stufe 10,7 MHz und AM-ZF-Stufe 460 kHz
EAF801 = AM-Demodulator
ECL86 = NF-Vorstufe
ECL86 = NF-Endstufe 1,5 Watt
Für den FM-Demodulator wurden 2 Germaniumdioden AA119 verwendet.
In der Werbung werden von Grundig 10 Röhrenfunktionen angegeben.
6 AM Kreise.
10 FM Kreise.
Ferritantenne für Mittelwelle, Gehäusedipol für UKW.
Stufenlose Klangwaage
Anschluß für Tonbandgerät oder Plattenspieler, UKW-Dipol, Hochantenne und Erde.
permanent-dynamischer Oval-Lautsprecher 14x9 cm.
Betrieb am Wechselstromnetz umschaltbar durch Umlegen der Sicherung 110/220 Volt.
Leistungsaufnahme 35 Watt.
Gehäuse aus furnierter Spanplatte, Nussbaum mattiert.
Abmessungen ca. 38x22x15 cm, Gewicht 4,4 kg.
Aufgebaut auf gedruckter Schaltung.
Baujahr 1964

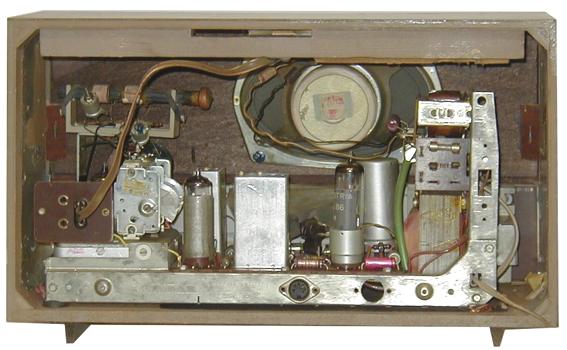

Grundig Musikgerät 98Ma Rückansicht

>
