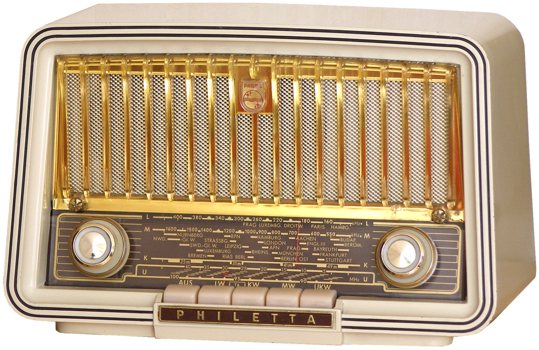

Philips Philetta BD273U

Philips Philetta BD273U

Kompaktsuper aus dem Jahr 1957.
Langwelle 150 - 405 kHz
Mittelwelle 517 - 1612 kHz
Kurzwelle 5,95 - 12,2 MHz
UKW 87,5 - 100 MHz
11 FM-Kreise, davon 2 veränderbar durch C
6 AM-Kreise, davon 2 veränderbar durch C
bestückt mit 6 Röhren:
UCC85 = FM-Vorstufe
UCC85 = selbstschwingende FM-Mischstufe
UCH81 = AM-Oszillator
UCH81 = 1. FM-ZF Stufe / AM-Mischstufe, geregelt
UF89 = 2. FM-ZF Stufe / AM-ZF Stufe, geregelt
UABC80 = AM-Demodulator
UABC80 = FM-Demodulator
UABC80 = NF-Vorstufe
UL84 = NF-Endstufe 4 Watt
UY85 = Einweg-Gleichrichter
Ferritstabantenne (Ferroceptor) für Mittelwelle und Langwelle
UKW Wurfantenne
permanent-dynamischer Oval-Lautsprecher 15 x 10 cm
Klangregler
Anschlüsse für Hochantenne, Erde, UKW-Dipol, Lautsprecher und Tonabnehmer
Betrieb am Gleich- oder Wechselstromnetz umschaltbar 127/220 Volt / 35/50 Watt
handverdrahteter Aufbau auf Stahlblechchassis
Bakelitgehäuse
Abmessungen 285 x 180 x 165 mm, Gewicht 3,2 kg
Neupreis: DM 214.-
Schaltplan

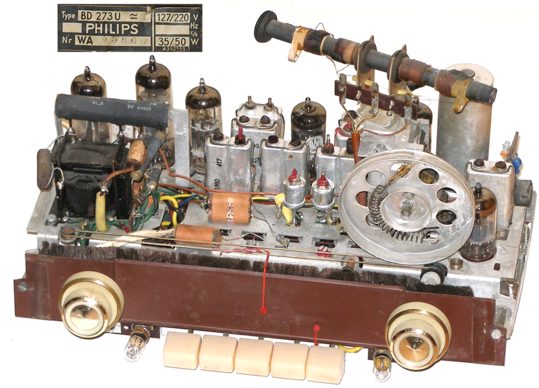

Philips Philetta BD273U Chassis
