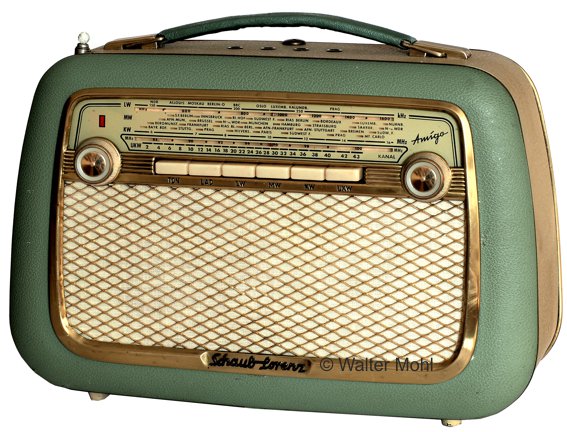

Schaub-Lorenz Amigo 58U Typ 9028

Schaub-Lorenz Amigo 58U Typ 9028

Baujahr 1958
7 Batterie-Röhren:
DF97 = Selbstschwingende FM-Mischstufe
DF96 = 10,7 MHz-ZF-Stufe
DK96 = AM-Mischstufe, FM-ZF Mischstufe 10,7 > 6,5 MHz
DF96 = 1. AM/FM ZF-Stufe
DF96 = 2. AM/FM ZF-Stufe
DAF96 = AM-Demodulator, NF-Vorstufe
DL96 NF-Enstufe
Langwelle 145 - 300 kHz
Mittelwelle 510 - 1620 kHz
Kurzwelle 5,8 - 16 MHz
UKW 87 - 100 MHz
7 AM-Kreise, 10 FM-Kreise
Zwischenfrequenz 460 kHz für AM, 10,7 / 6,5 MHz für FM.
Im UKW-Bereich arbeitet das Gerät als Doppelsuper.
Feritstabantenne für MW und LW
Teleskopantenne für UKW und KW
Klangtaste
Permanent-dynamischer Lautsprecher 120 mm
Betrieb mit eingebautem Netzteil an 110-127, 155, 220 Volt Wechselstrom oder
Eingebauter Heizakku 1,2V, 4,5Ah
90 Volt Anodenbatterie und 1,5 Volt Heizbatterie oder
Autobatterie nur für Röhrenheizung.
Zweifarbiges, mit Kunstleder kaschiertes Kunststoffgehäuse
Abmessungen 315x215x115 mm, Gewicht 4,4 kg
Neupreis 289 DM.
