Schaub-Lorenz Touring T40 Automatik

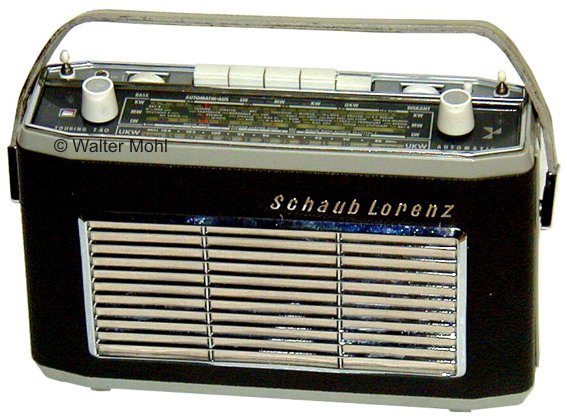

Schaub-Lorenz Touring T40

Nach 4 Jahren hat der Touring ein neues, modernes Gehäuse bekommen.
Langwelle 145 - 300 kHz
Mittelwelle 510 - 1650 kHz
Kurzwelle 5,8 - 16 MHz
UKW 87 - 104 MHz
Duplexabstimmung mit automatischer Umschaltung über UKW-Taste.
10 Transistoren : AF106, AF125, AF125, AF126, AF126, AF126, AC125, AC125, 2*AC128.
AM-ZF = 460kHz, FM-ZF = 10,7 MHz.
7 AM Kreise, davon 2 veränderbar durch C.
Bei Autobetrieb wird der Mittelwellenvorkreis auf Variometerabstimmung umgeschaltet.
12 FM-Kreise, davon 2 veränderbar durch C.
Abschaltbare AFC.
Bandbreitenumschaltung bei AM.
Ferritstabantenne für MW und LW, 2 Teleskopantennen für KW und UKW.
Getrennte Diskant- und Bassregler.
Gegentaktendstufe 1,8 Watt.
Permanent-dynamischer Lautsprecher.
Skalenbeleuchtung bei Autobetrieb, bei Batteriebetrieb über Taste einschaltbar.
Anschlüsse für Tonband oder Plattenspieler und Ohrhörer.
Betrieb mit 5 Monozellen oder über Autohalterung.
Neupreis im Jahr 1963 DM 362.-

Ausführliche Beschreibung (Funktechnik 1963)

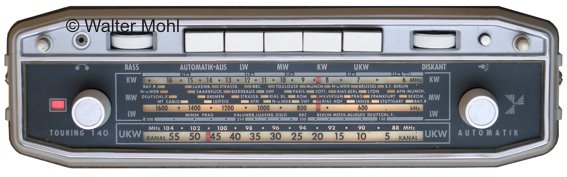

Schaub-Lorenz Touring T40 Skala

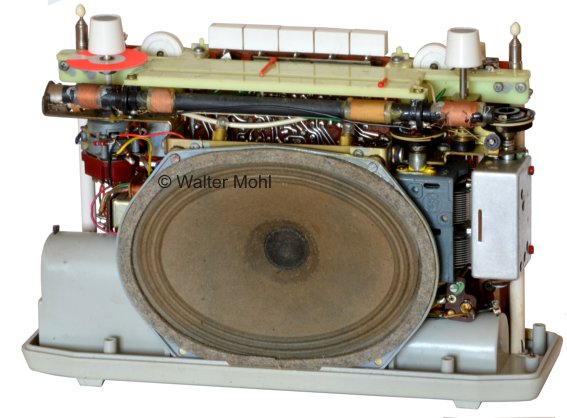

Schaub-Lorenz Touring T40 Chassis

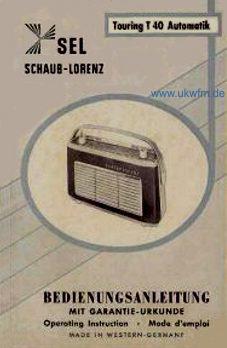

Schaub-Lorenz Touring T40 Bedienungsanleitung
