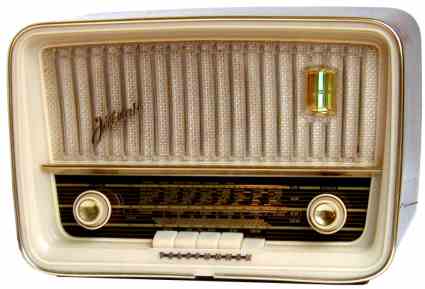

Telefunken Jubilate 1161

Telefunken Jubilate 1161

Kompakt-Super aus dem Jahr 1959
Langwelle 145 - 345 kHz
Mittelwelle 515 - 1620 kHz
Kurzwelle 5,5 - 18,4 MHz
UKW 87,5 - 100 MHz
10 FM-Kreise
6 AM-Kreise,
bestückt mit 6 Röhren:
ECC85 = FM-Vorstufe
ECC85 = selbstschwingende FM-Mischstufe
ECH81 = AM-Oszillator
ECH81 = 1. FM-ZF Stufe / AM-Mischstufe, geregelt
EF89 = 2. FM-ZF Stufe / AM-ZF Stufe, geregelt
EABC80 = AM-Demodulator
EABC80 = FM-Demodulator
EABC80 = NF-Vorstufe
EM84 = Abstimmanzeige
EL84 = NF-Endstufe 3 Watt
Selengleichrichter B250C75B
Zwischenfrequenz 460 kHz für AM, 10,7MHz für FM
Ferritstabantenne für Mittelwelle und Langwelle
getrennte AM/FM Abstimmung
gehörrichtige Lautstärkeregelung
Klangregler
Permanent-dynamischer Lautsprecher 18x13 cm
Anschlüsse für Hochantenne, Erde, UKW-Dipol, Tonabnehmer und Magnetbandgerät
Betrieb am Wechselstromnetz umschaltbar 110/125/220/240 Volt 45 Watt
Holzgehäuse mit Kunststoffeinsatz an der Frontseite
Abmessungen 345x230x200 mm, Gewicht 5,7 kg,

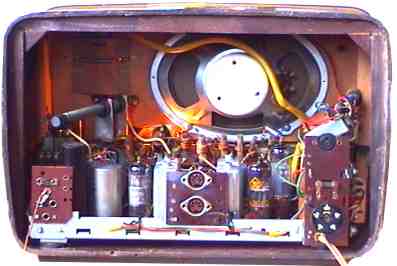

Telefunken Jubilate 1161 Rückansicht

Telefunken Jubilate 1161 Magisches Band
