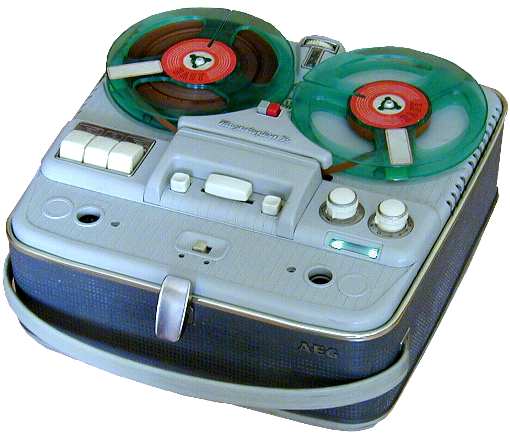

AEG-Telefunken Magnetophon 76

AEG-Telefunken Magnetophon 76

Koffertonbandgerät in Vierspurtechnik
Frequenzbereich 30...16000 Hz bei 9,5 cm/s, 30...9000 Hz bei 4,75 cm/s
Dynamikumfang > 40db
2 Eingänge: 2MOhm/2mV für Mikrofon, 100kOhm/2mV für Rundfunk
Anschlüsse für Außenlautsprecher 5 Ohm, Kopfhörer und Rundfunkwiedergabe
Aussteuerungskontrolle durch magisches Band
Die Eingangsstufe des Wiedergabeverstärkes ist mit einem Transistor OC603 bestückt
4 Röhren: EF86, ECC83, EL95, EM84
mit Ausnahme der Aussteuerungsanzeige werden die Röhren zur Vermeidung von Netzbrummen mit Gleichstrom in Serienschaltung beheizt.
2 Selengleichrichter B250C65/110 , E30C5
permanent-dynamischer Lautsprecher 130x71 mm
Ausgangsleistung: 2,5 W
maximaler Spulendurchmesser 15 cm
3 stelliges Bandzählwerk
Feinfühlautomatik
automatische Bandendabschaltung über Kontaktfolie
Am Pin 3 der Mikrofonbuchse liegt die Anodenspannung über einen 22M Widerstand zur Versorgung des Telefunken Kondensatormikrofons C15.
Betrieb am Wechselstromnetz 110/127/150/220/240 Volt umschaltbar, Leistungsaufnahme 45 Watt
Abmessungen 315x165x320 mm, Gewicht 9,5 kg
Neupreis im Jahr 1960: DM 529.-
