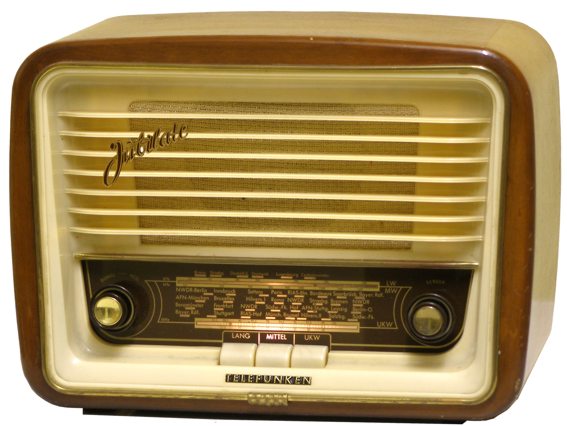

Telefunken Jubilate

Telefunken Jubilate

Kompaktsuper aus dem Jahr 1954.
Langwelle 145 - 345 kHz
Mittelwelle 515 - 1620 kHz
UKW 87,5 - 100 MHz
9 FM-Kreise, davon 2 veränderbar durch L
6 AM-Kreise, davon 2 veränderbar durch C
bestückt mit 5 Röhren:
ECC81 = FM-Vorstufe
ECC81 = selbstschwingende FM-Mischstufe
ECH81 = AM-Oszillator
ECH81 = 1. FM-ZF Stufe / AM-Mischstufe, geregelt
EF41 = 2. FM-ZF Stufe / AM-ZF Stufe, geregelt
EABC80 = AM-Demodulator
EABC80 = FM-Demodulator
EABC80 = NF-Vorstufe
EL41 = NF-Endstufe 2,5 Watt
Selengleichrichter E220C50
Zwischenfrequenz 452 kHz für AM, 10,7MHz für FM
Ferritstabantenne für Mittelwelle und Langwelle
getrennte AM/FM Abstimmung
gehörrichtige Lautstärkeregelung
Klangregler
Permanent-dynamischer Lautsprecher
Anschlüsse für Hochantenne, Erde, UKW-Dipol und Tonabnehmer
Betrieb am Wechselstromnetz umschaltbar 110/127/220 Volt 40 Watt
Holzgehäuse mit Kunststoffeinsatz an der Frontseite
Abmessungen 320x230x180 mm, Gewicht 5 kg,
Neupreis DM 209.-

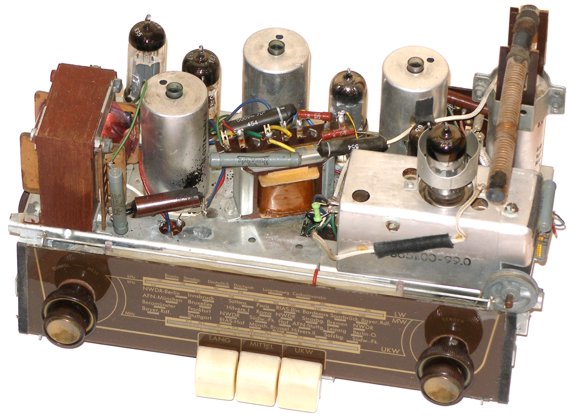

Telefunken Jubilate Chassis

Im Netzteil wird ein Spartransformator verwendet. Obwohl es sich um ein reines Wechselstromgerät handelt, liegt hier, bei "richtiger" Polung des Netzsteckers die volle Netzspannung am Chassis. Besonders bei unrestaurierten Geräten kann diese Spannung durch defekte Kondensatoren auch an Antennen- und Erdbuchse anliegen.
