Wandel & Goltermann Gamma U

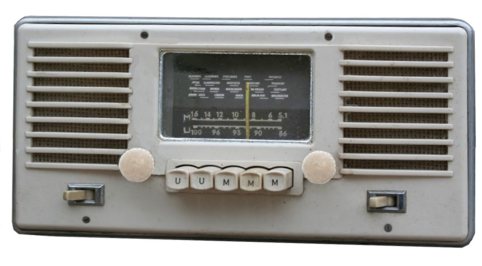

Wandel&Goltermann Omnibusanlage Gamma U

Omnibus-Anlage aus dem Jahr 1955.
Mittelwelle und UKW
Neupreis im Jahr 1955: DM 875.-

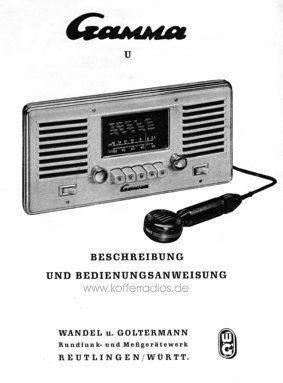

Wandel&Goltermann Omnibusanlage Gamma U Bedienungsanleitung

Auszug aus der Bedienungsanleitung:
I.Übersicht

Die Gamma U stellt eine Sonderausführung der weitverbreiteten Gamma III dar und zwar besitzt die Gamma U neben dem Mittelwellenbereich einen UKW-Bereich (im Gegensatz zur Gamma III, die neben dem Mittelwellenbereich den Langwellenbereich aufweist).
Die Gamma U dient zur Versorgung grosser Omnibusse (auch mit Anhänger) mit Radiomusik und zu Mikrofondurchsagen. Anschluss von Bandgeräten ist vorgesehen.
Das Gerät enthält 9 Röhren.
(Empfangsteil: ECC85, EF89 ECH81 EF89 EF80 EABC 80
Verstärkerteil: ECC40 2 x EL84).
Es hat 7 Kreise für Mittelwelle und 11 Kreise für UKW.
Es besitzt zwei Drucktasten zur Einstellung von UKW-Sendern und drei Drucktasten zur Einstellung von Sendern im Mittelwellengebiet.
Die Gamma U wird normal für 12 Volt geliefert. Auf Wunsch Lieferung der gesamten Anlage für 24 Volt (Sonderausführung von Empfangs- und Verstärkerteil).
Es werden folgende Skalenlampen verwendet:
bei 12 Volt Spannung BA 7 - 7 Volt 0,1 A
bei 24 Volt Spannung BA 7 - 14 Volt 0,1 A
Zur Anodenstromversorgung dienen bei 12 Volt-Anlagen Kaco-Zerhacker C400/12 und bei 24 Volt-Anlagen C400/24.
II. Aufbau
Das Gerät besteht aus zwei Teilen, dem Empfangsteil und dem Verstärkerteil.
Das Empfangsteil enthält ausser dem eigentlichen Empfänger mit der Stationsskala und den Drucktasten noch zwei Kontrollautsprecher und zwei Umschalter.
Das Verstärkerteil enthält die Stromversorgungseinrichtung, den Mikrofonverstärker, die Endstufe. Es ist leicht abnehmbar auf einem Montagerahmen montiert, an dem die verschiedenen Anschlüsse (Batterie. Zuleitung, Lautsprecher, Mikrofon) vorgenommen werden können.
Die beiden Teile sind über Kabel mit lösbaren Steckerleisten miteinander verbunden.
Für besondere Fälle, bei denen nur wenig Raum im Armaturenbrett besteht, wird das Empfangsteil ohne eingebauten Kontrollautsprecher geliefert. Ausführung Gamma UT. In diesem Falle wird ein Kontrollautsprecher besonders montiert.
