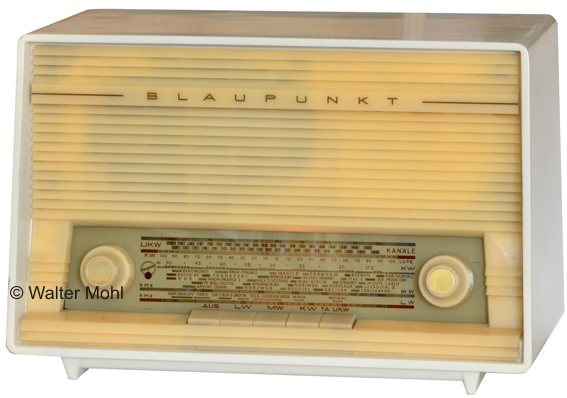

Kompaktsuper aus dem Jahr 1960.
Seriennummer E102858
Langwelle 145 - 400 kHz
Mittelwelle 515- 1630 kHz
Kurzwelle 5,9 - 18 MHz
UKW 87 - 100 MHz
10 FM-Kreise, davon 2 veränderbar durch L.
6 AM-Kreise, davon 2 veränderbar durch C.
Ferritstabantenne für LW und MW.
Zwischenfrequenz 460 kHz für AM, 10,7MHz für FM
Getrennte Abstimmung für AM und FM.
der FM-Antrieb wird für das Variometer der Kurzwellenlupe mitbenutzt.

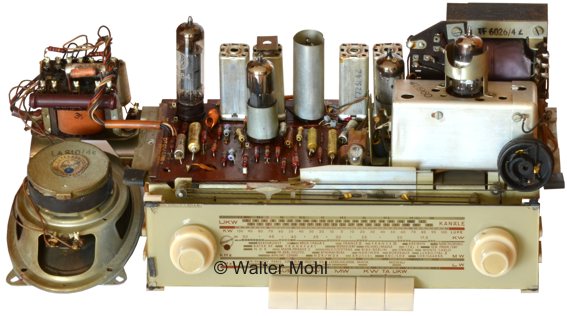

bestückt mit 5 Röhren :
ECC85 = FM-Vorstufe
ECC85 = selbstschwingende FM-Mischstufe.
ECH81 = AM-Oszillator
ECH81 = 1. FM-ZF Stufe / AM-Mischstufe
EF89 = 2. FM-ZF Stufe / AM-ZF Stufe
EABC80 = AM-Demodulator
EABC80 = FM-Demodulator
EABC80 = NF-Vorstufe
EL84 = NF-Endstufe
permanent-dynamischer Lautsprecher 155x95 mm
stufenloser Klangregler.
Anschlüsse für Hochantenne, Erde, UKW-Dipol, Tonabnehmer/Tonband und externen Lautsprecher 5Ω
Lackiertes Bakelitgehäuse mit den Abmessungen 320x210x190mm
Gewicht 5,5 kg
Betrieb am Wechselstromnetz umschaltbar 110/127/155/220 Volt / 36 Watt
Neupreis im Jahr 1960: DM 225.-
