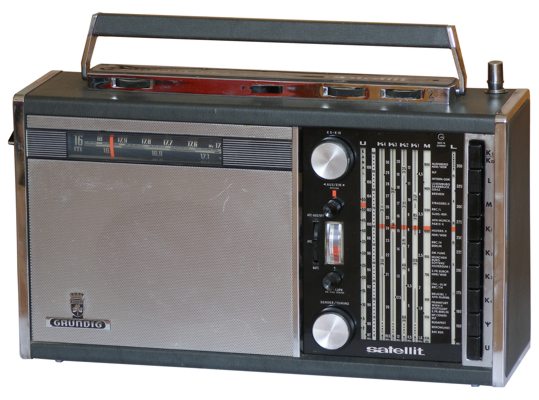

Weltempfänger aus dem Jahr 1965
Das erste Gerät der Grundig Satellit Serie.
13 Wellenbereiche:
Langwelle = 145 - 355 kHz
Mittelwelle = 510 - 1620 kHz
Kurzwelle 1 = 1,6 - 4,5 MHz / 62 - 187 m
Kurzwelle 2 = 4,5 - 12 MHz / 24 - 67 m
Kurzwelle 3 = 12 - 20 MHz / 15 -26 m
Kurzwelle 4 = 19,5 - 30 / 10 - 15,5 m
Kurzwelle 5 = 5,8 - 6,3 MHz / 49 m Band
Kurzwelle 6 = 6,9 - 7,4 MHz / 41 m Band
Kurzwelle 7 = 9,4 - 9,9 MHz / 31 m Band
Kurzwelle 8 = 11,6 - 12,1 MHz / 25 m Band
Kurzwelle 9 = 15 - 15,5 MHz / 19 m Band
Kurzwelle 10 = 17,5 - 18 MHz / 16 m Band
UKW = 87 - 108 MHz

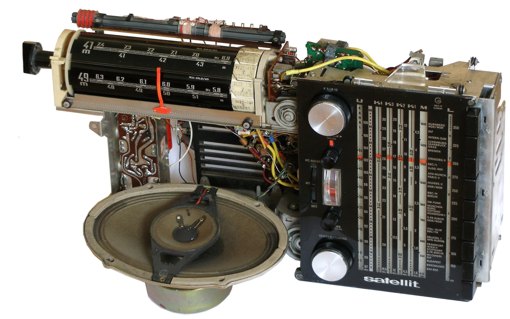

Die Bereiche KW5 - KW10 sind als Trommeltuner ausgeführt
Abstimmung in den Bereichen LW, MW, KW1-4 über 3-fach Drehkondensator mit abgestimmter Vorstufe
Abstimmung in den Bereichen KW5-10 über 2-fach Drehkondensator
Kurzwellenlupe
Drehspulinstrument für Abstimmanzeige und Batteriekontrolle

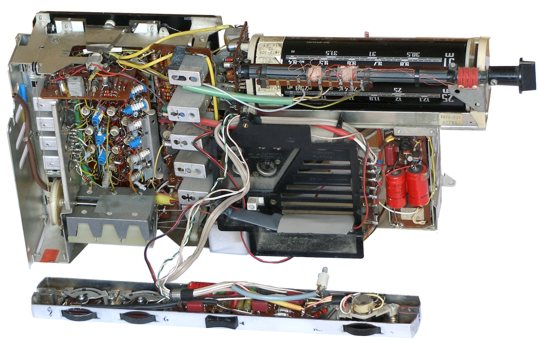

Bestückt mit 18 Transistoren:
2 x AF106, 5 x AF125, 4 x AF126, 2 x OC304, BSY76b, AC151, 2 x AC153k, AD156
9 AM-Kreise, 13 FM-Kreise
Zwischenfrequenz 460 kHz für AM, 10,7 MHz für FM
Abschaltbare UKW Scharfabstimmung
getrennte AM-FM Abstimmung mit einem Drehknopf und automatischer Umschaltung
Ferritstabantenne für MW und LW, Zweistufige Multi-Match Teleskopantenne für UKW und KW
getrennte Bass- und Höhenregler
2 eingebaute Lautsprecher 17,6x12,8 cm und 6 cm in koaxialer Anordnung
Gegentaktendstufe mit 2 Watt Ausgangsleistung
Anschlüsse für Ohrhörer, Tonbandgerät oder Plattenspieler, Zusatzlautsprecher und externe Stromversorgung 6-9 Volt
Ungewönlich ist die Schaltung der Skalenbeleuchtung, bei Betrieb mit eingesetztem Netzteil TN12 leuchtet diese auch bei ausgeschaltetem Gerät.
Zum entgültigen Abschalten muss ein Schnurschalter in der Netzzuleitung benutzt werden.
Bei Batteriebetrieb wird die Skalenbeleuchtung durch Druck auf das Rändelrad des Lautstärkereglers eingeschaltet.
Holzgehäuse mit anthrazitfarbenem Kunstlederbezug
Abmessungen 42x25x12 cm, Gewicht 7 Kg

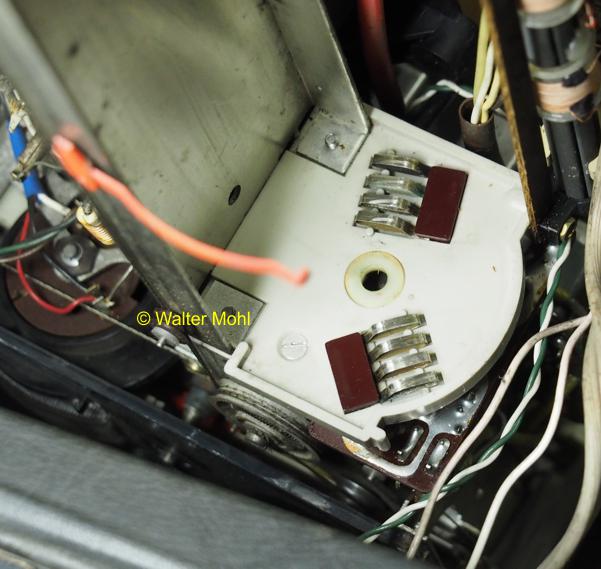

Nach Abnahme der Skala sind die Kontaktschieber der Drucktasten zugänglich. Tote Wellenbereiche lassen sich durch eine Reinigung der Kontakte oft wieder zum Leben erwecken.

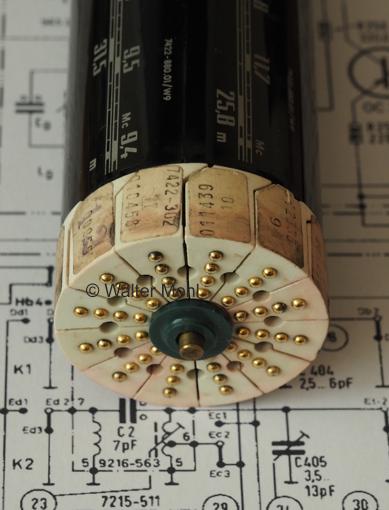

Auch die Kontakte des Trommeltuners lassen sich nach Ausbau der Trommel leicht reinigen.
