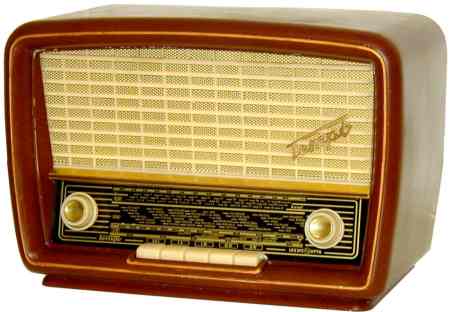

Kompakt-Super aus dem Jahr 1955
Langwelle 145 - 350 kHz
Mittelwelle 510 - 1620 kHz
UKW 87 - 100 MHz
8 FM-Kreise, davon 2 veränderbar durch C
7 AM-Kreise, davon 2 veränderbar durch C
bestückt mit 6 Röhren :
ECC85 = FM-Vorstufe
ECC85 = selbstschwingende FM-Mischstufe
ECH81 = AM-Oszillator
ECH81 = 1. FM-ZF Stufe / AM-Mischstufe
EF89 = 2. FM-ZF Stufe / AM-ZF Stufe
EABC80 = AM-Demodulator
EABC80 = FM-Demodulator
EABC80 = NF-Vorstufe
EL41 = NF-Endstufe
EZ80 = Einweg-Gleichrichter
Zwischenfrequenz 464 kHz für AM, 10,7MHz für FM
Anschlüsse für Hochantenne, Erde, UKW-Dipol 300 Ohm und Tonabnehmer
permanent-dynamischer Oval-Lautsprecher
handverdrahteter Aufbau auf Stahlblechchassis
Betrieb am Wechselstromnetz umschaltbar 110/127/150/220/240 Volt / 45 Watt
Schallwandbeleuchtung mit 2 Skalenlampen 7V, 0,3A
Bakelitgehäuse mit den Abmessungen 305x215x160 mm
Neupreis im Jahr 1955 DM 199.-
Im Netzteil wird ein Spartransformator verwendet. Obwohl es sich um ein reines Wechselstromgerät handelt, liegt hier, bei "richtiger" Polung des Netzsteckers die volle Netzspannung am Chassis und an der TA-Buchse. Besonders bei unrestaurierten Geräten kann diese Spannung durch defekte Kondensatoren auch an Antennen- und Erdbuchse anliegen.
