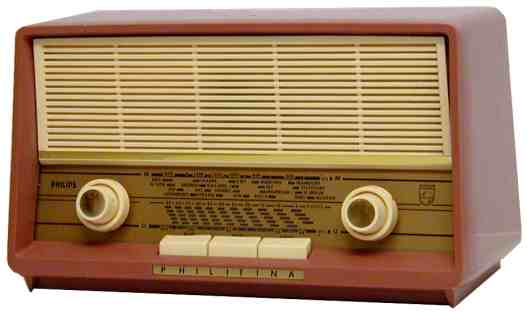

Kompakt-Super aus dem Jahr 1964
Mittelwelle 517 - 1612 kHz
UKW 87,5 - 104 MHz
9 FM-Kreise, davon 2 veränderbar durch C
6 AM-Kreise, davon 2 veränderbar durch C
bestückt mit 5 Röhren:
ECC85 = FM-Vorstufe
ECC85 = selbstschwingende FM-Mischstufe
ECH81 = AM-Oszillator
ECH81 = 1. FM-ZF Stufe / AM-Mischstufe, geregelt
EBF89 = 2. FM-ZF Stufe / AM-ZF Stufe, geregelt
EBF89 = AM-Demodulator
ECL86 = NF-Vorstufe
ECL86 = NF-Endstufe 2 Watt
EZ80 = Einweg-Gleichrichter
für den FM-Demodulator werden zwei Germanium-Dioden AA119 verwendet
Zwischenfrequenz 460 kHz für AM, 10,7MHz für FM
Ferritstabantenne (Ferroceptor) für Mittelwelle
UKW Dipol im Gehäuse eingebaut
permanent-dynamischer Oval-Lautsprecher
Klangregler
Anschlüsse für Hochantenne, Erde und UKW-Dipol
Betrieb am Wechselstromnetz 220 Volt 35 Watt

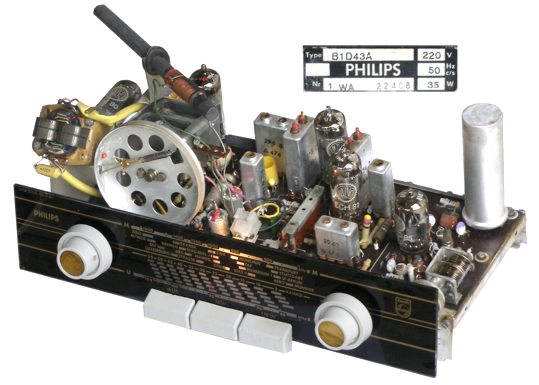

Aufbau auf gedruckter Schaltung
Kunststoffgehäuse in den Farben grau, schwarz oder braun
Gewicht 3 kg
Neupreis DM 265.-
Im Netzteil wird ein Spartransformator verwendet. Obwohl es sich um ein reines Wechselstromgerät handelt, liegt hier, bei "richtiger" Polung des Netzsteckers die volle Netzspannung am Chassis. Besonders bei unrestaurierten Geräten kann diese Spannung durch defekte Kondensatoren auch an Antennen- und Erdbuchse anliegen.
