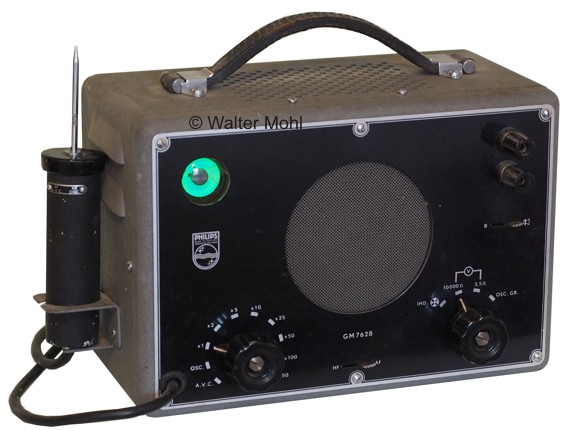

Messgerät aus dem Jahr 1950.
Maximale Eingangsspannung 250V DC, 100V AC
Eingangskapazität ca. 10pF
Eingangswiderstand in Stellung A.V.C. 12MΩ, in Stellung L.F. > 1MΩ
Eingangsdämpfung in Stellung osc und H.F. ca. 200kΩ bei 1,5MHz

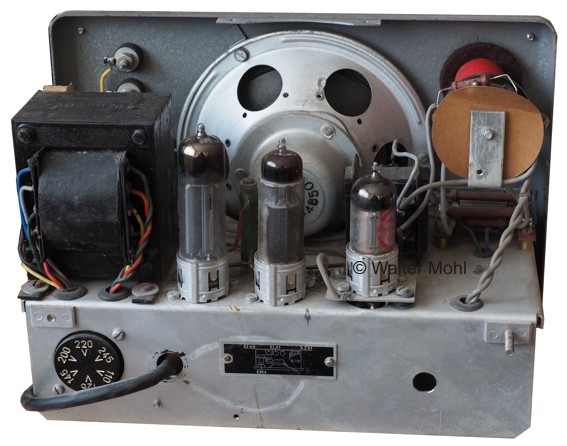

bestückt mit 5 Röhren:
EA50 = Demodulator im Tastkopf
EF40 = NF-Vorstufe
EL41 = NF-Endstufe 0,9 Watt
EM11 = Indicator
AZ41 = Zweiweg-Gleichrichter
permanentdynamischer Lautsprecher 9730X
Betrieb am Wechselstromnetz umschaltbar 110/125/145/200/220/245 Volt / 26 Watt
Stahlblechgehäuse mit den Abmessungen 250 x 170 x 132 mm, Gewicht 5,1 kg

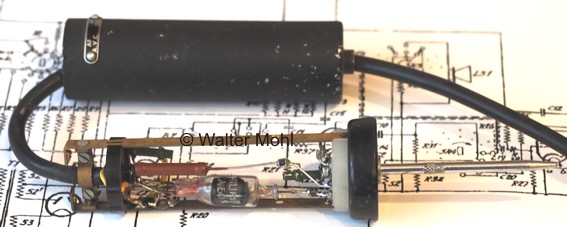

Der Demodulatortastkopf mit der Röhre EA50 ist zwischen RF und AF umschaltbar.
